Ресурсы Unigraphics: Создание постпроцессоров. Использование PostBuilder.Декодирование кода PB

Утилита декодирования PB и MDT-файлов.

На основе работ по декодированию рабочего кода Postino мы создали утилиту, основное предназначение которой:
 - декодирование закодированного рабочего кода Postino, то-есть файлов
     \POSTBUILD\app\dbase\*.txt
     \POSTBUILD\app\ui\*.txt
 - декодирование MDT файлов
     \MACH\resource\postprocessor
\vnc_base_v*_tcl.txt

 Утилита восстанавливает исходный код всех PB - от самых ранних (v16.3.3.3), и заканчивая PB8.  Дерзайте.

  Утилита : decrypt1.exe
Исходный код утилиты: decrypt1.zip
В процессе работы утилиты, в папке исходного кодированного файла создается точно такой же раскодированный файл с приставкой _decrypt.tcl

Запуск из командной строки:

decrypt1.exe file.txt
rem file.txt - закодированный файл.


Для приверженцев Tcl\Tk:

  • de_crypt_block1.tcl  -  скрипт перекодирует все .txt файлы - в папке куда он был помещен (где был запущен);
  • de_crypt_block2.tcl  -  скрипт перекодирует все .txt файлы и проводит "парсинг" текста для установки отступов и облегчения ознакомления с текстом - в папке куда он был помещен (где был запущен).

А также см. ниже.


Формат кодирования.

Основа кодирования довольна проста. Я решил показать его Вам на основе Tcl-кода :
set c '' ;
set sl [ string length $line ] ;
set line2 "";
for { set i 0 } { $i<$sl } { incr i } {
  set j [ expr ($sl - $i - 1) ] ;
  set c [ string index $line $j ] ;
  set c [ expr 158 - [ scan $c "%c" ] ];
  set c [ format "%c" $c ]
  append line2 $c ;
}
 Пусть нам задана строка символов - line
  1. Реверсируем символы в строке.
  2. обратим каждый символ : с=158-с
    В коде (слева) - реверс и перевертыш символа объединены !
    Вот и все кодирование.

Тот, кто придумал это, понимал, что такой вид кодировки слишком простой. Поэтому они приняли решение слегка его усложнить. Чего они придумали? А придумали они следующее.

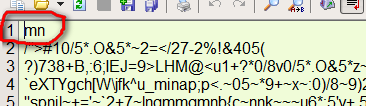

Зададим некоторое первоначальное целое число N0 -  данное число находиться в закодируемом виде в первой строке файла.



Для тех кто хочет ознакомится с теоретическими основами данного вида кодирования, то читайте страницу на Wiki: http://ru.wikipedia.org/wiki/Псевдослучайный_алгоритм
Более умно и запутанно: 20. Методы получения случайных и псевдослучайных последовательностей. Регистры сдвига с обратной связью. Линейный конгруэнтный метод.

И расширим кодируемую строку влево и вправо на число символов:

 N1=abs((37 * N0 + 67) % 27) и N2=abs((37 * N1 + 67) % 27)

Расширяемая часть строки заполняется случайными символами.

:HMIWAXKPLZD[NSO]set gPB_help_tips(font) $tixOption(font_sm)b^QVR`eaTYUchdr\sfkgu_

К следующей строке мы снова применим последовательно 2-а преобразования: Ni+1=abs((37 * Ni + 67) % 27)

и так далее...

Простой текстовой редактор, для кодирования и декодирования.

  Чтоб облегчить работу по декодированию всяких вкусностей, специально для Вас мы взяли простой текстовой редактор сделанный на основе Tcl\Tk - tknotepad-0.8.0 от Joseph Acosta. Модернизировав его и присвоив ему отличный номер: tknotepad0801.zip

   1. Запустите -  tknotepad.tcl , или загрузите в интерпретатор. Откройте необходимый файл.

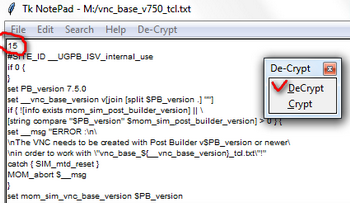

  2. Нажимая кнопку DeCrypt, получите декодированный файл. Обведенная красным - это первоначальное число N0.
  Процесс декодирования может занять некоторое время, особенно на маломощных компьютерах, поэтому наберитесь терпения.

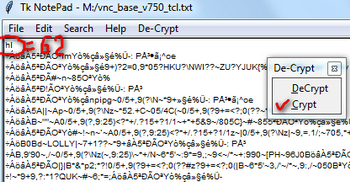

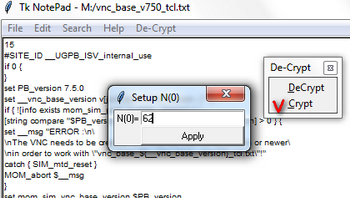

  3. Вы можете закодировать файл. Для этого нажмите кнопку Crypt. Появиться диалоговое окно для ввода Ni. Введя его , нажмите Apply - Вы запустите алгоритм кодирования.
Случайную последовательность я создаю простым способом:

set f1 [ UIPB__random ];
set str1 ""
for { set i 0 } { $i<$f1 } { incr i } {
  set rnd [ rand1 ]
  set rnd [ expr $rnd%255 ]
  set c [ format "%c" $rnd ]
  append str1 $c ;
}

  5. Как Вы можете видеть, мы получим закодированный текст. Но его реализация очень страшна, всё дело в том, что для реализации псевдослучайных символов я реализовал генератор случайных чисел, поставляемый с системой. Но! Этот текст Вы сможете снова декодировать, употребляя стандартный алгоритм.

global next
set next 1 ;

proc rand1 { } {
  global next
  set next [ expr $next*1103515245+12345 ] ;
  set t [ expr int(($next/65536)%32768) ] ;
  return $t ;
}

proc srand1 { seed } {
  global next
  set next $seed;
}



Декодирование кода PB

 Декодирование рабочего кода постбилдера Postino осуществляет 2-мя функциями -  int UIPB__decrypt(Tcl_Interp *interp, char *src_file) и UIPB__random, вызываемые из int PostBuilder_AppInit(Tcl_Interp *interp).

   Смысл работы показан в исходниках внизу: открываем файл и в цикле начинаем читать строки, декодируя их и добавляя к объекту функций посредством Tcl_AppendStringsToObj(cmdObj,line2).


Псевдокод.

; int __cdecl UIPB__decrypt(int interp,char src_file)
UIPB__decrypt proc near ; CODE XREF: _PostBuilder_AppInit+350 p
; _PostBuilder_AppInit+4DB p

sl = dword ptr -0C20h
k = dword ptr -0C1Ch
src = dword ptr -0C18h
j = dword ptr -0C14h
i = dword ptr -0C10h
line2 = dword ptr -0C0Ch
line1 = dword ptr -80Ch
c = dword ptr -40Ch
cseed = dword ptr -408h
var_401 = byte ptr -401h
line = dword ptr -400h
interp = dword ptr 8
src_file = byte ptr 0Ch

Tcl_SetVar(interp,"src_file",src_file,0);
;CONST char * Tcl_SetVar(interp, varName, newValue, flags)
Tcl_GlobalEval(interp, "set src_file [file nativename $src_file"]);
Tcl_GetVar(interp,"src_file","r,access=lock")
;CONST char * Tcl_GetVar(interp, varName, flags)
rf=fopen(src_file,r);
Tcl_NewListObj(0,0,src);
;Tcl_Obj * Tcl_NewListObj(objc, objv)


add esp, 8
mov cmdObj, eax
mov [ebp+k], 0FFFFFFFFh

loc_401768: ; CODE XREF: UIPB__decrypt+2B8 j
mov ecx, [ebp+k]
add ecx, 1
mov [ebp+k], ecx
mov edx, [ebp+src]
push edx ; FILE *
push 400h ; int
lea eax, [ebp+line]
push eax ; char *
call ds:__imp__fgets
add esp, 0Ch
mov ecx, [ebp+src]
mov edx, [ecx+0Ch]
and edx, 10h
test edx, edx
jz short loc_4017A8
jmp loc_4019B2
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_4017A8: ; CODE XREF: UIPB__decrypt+AD j
lea eax, [ebp+line]
push eax ; char *
call _strlen
add esp, 4
mov [ebp+eax+var_401], 0
mov byte ptr [ebp+c], 0
cmp [ebp+k], 0
jnz loc_40188C
mov byte ptr [ebp+cseed], 0
mov rseed, 0
lea ecx, [ebp+line]
push ecx ; char *
call _strlen
add esp, 4
mov [ebp+sl], eax
mov [ebp+i], 0
jmp short loc_401814
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_401805: ; CODE XREF: UIPB__decrypt+16E j
mov edx, [ebp+i]
add edx, 1
mov [ebp+i], edx

loc_401814: ; CODE XREF: UIPB__decrypt+10F j
mov eax, [ebp+i]
cmp eax, [ebp+sl]
jge short loc_401864
mov ecx, [ebp+i]
mov dl, byte ptr [ebp+ecx+line]
mov byte ptr [ebp+c], dl
movsx eax, byte ptr [ebp+c]
mov ecx, 9Eh
sub ecx, eax
mov byte ptr [ebp+c], cl
push 1 ; size_t
lea edx, [ebp+c]
push edx ; char *
lea eax, [ebp+cseed]
push eax ; char *
call ds:__imp__strncat
add esp, 0Ch
jmp short loc_401805
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_401864: ; CODE XREF: UIPB__decrypt+12C j
mov ecx, [ebp+sl]
mov byte ptr [ebp+ecx+cseed], 0
lea edx, [ebp+cseed]
push edx ; char *
call ds:__imp__atoi
add esp, 4
mov rseed, eax
jmp loc_40199E
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_40188C: ; CODE XREF: UIPB__decrypt+D9 j
call UIPB__random
lea eax, [ebp+eax+line]
push eax ; char *
lea ecx, [ebp+line1]
push ecx ; char *
call _strcpy
add esp, 8
lea edx, [ebp+line1]
push edx ; char *
call _strlen
add esp, 4
mov [ebp+sl], eax
call UIPB__random
mov ecx, [ebp+sl]
sub ecx, eax
mov [ebp+sl], ecx
mov edx, [ebp+sl]
mov byte ptr [ebp+edx+line1], 0
mov byte ptr [ebp+line2], 0
mov [ebp+i], 1
jmp short loc_401900
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_4018F1: ; CODE XREF: UIPB__decrypt+26F j
mov eax, [ebp+i]
add eax, 1
mov [ebp+i], eax

loc_401900: ; CODE XREF: UIPB__decrypt+1FB j
mov ecx, [ebp+sl]
add ecx, 1
cmp [ebp+i], ecx
jge short loc_401965
mov edx, [ebp+sl]
sub edx, [ebp+i]
mov [ebp+j], edx
mov eax, [ebp+j]
mov cl, byte ptr [ebp+eax+line1]
mov byte ptr [ebp+c], cl
movsx edx, byte ptr [ebp+c]
mov eax, 9Eh
sub eax, edx
mov byte ptr [ebp+c], al
push 1 ; size_t
lea ecx, [ebp+c]
push ecx ; char *
lea edx, [ebp+line2]
push edx ; char *
call ds:__imp__strncat
add esp, 0Ch
jmp short loc_4018F1
; ДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДДД

loc_401965: ; CODE XREF: UIPB__decrypt+21B j
mov eax, [ebp+sl]
mov byte ptr [ebp+eax+line2], 0
push offset asc_4068FC ; "\n"
lea ecx, [ebp+line2]
push ecx ; char *
call _strcat

Tcl_AppendStringsToObj(cmdObj,line2);

add esp, 0Ch

loc_40199E: ; CODE XREF: UIPB__decrypt+193 j
mov ecx, [ebp+src]
mov edx, [ecx+0Ch]
and edx, 10h
test edx, edx
jz loc_401768

loc_4019B2: ; CODE XREF: UIPB__decrypt+AF j
mov eax, [ebp+src]
push eax ; int
call __close
add esp, 4
mov esp, ebp
pop ebp
retn
UIPB__decrypt endp
//----- (UIPB__decrypt) --------------------------------------------------------
int UIPB__decrypt(Tcl_Interp *interp, char *src_file)
{
char v3[256]; // eax@1
int v4; // eax@9
FILE *src; // [sp+8h] [bp-C18h]@1
int k; // [sp+4h] [bp-C1Ch]@1
char line[1024]; // [sp+820h] [bp-400h]@2
char c; // [sp+814h] [bp-40Ch]@4
char cseed[7]; // 7 [sp+818h] [bp-408h]@5
int sl; // [sp+0h] [bp-C20h]@5
int i; // [sp+10h] [bp-C10h]@5
char line1[1024]; // [sp+414h] [bp-80Ch]@9
char line2[1024]; // [sp+14h] [bp-C0Ch]@9
int j; // [sp+Ch] [bp-C14h]@11

Tcl_SetVar(interp, "src_file", src_file, 0);
Tcl_GlobalEval(interp, "set src_file [file nativename $src_file]");
sprintf(v3 ,"%s", Tcl_GetVar(interp, "src_file", 0) );
src = fopen(v3, "r,access=lock");
cmdObj = Tcl_NewListObj(0, NULL);
k = -1;
do
{
  ++k;
  fgets(line, 1024, src);
  if (feof(src)) break;
  line[strlen(line)]=0;
  c = 0;
  if ( k )
  {
    v4 = UIPB__random();
    strcpy(line1, &line[v4]);
    sl = strlen(line1);
    sl -= UIPB__random();
    line1[sl] = '\0';
    line2[0] = '\0';
    i = 1;
    while ( i < sl )
    {
      j = sl - i - 1;
      c = line1[j];
      c = 158 - c;
      strncat(line2, &c, 1);
      ++i;
    }
    line2[sl] = '\0';
    strcat(line2, "\n");
    Tcl_AppendStringsToObj(cmdObj, line2, 0);
  }
  else
  {
    cseed[0] = '\0';
    rseed = 0;
    sl = strlen(line);
    i = 0;
    while ( i < sl )
    {
      c = line[i];
      c = 158 - c;
      strncat(cseed, &c, 1);
      ++i;
    }
    cseed[sl] = 0;
    rseed = atoi(cseed);
  }
 } while ( !feof(src) );

 fclose(src);
 return 0;
}
UIPB__random proc near
 push ebp ; Function has frame pointer omitted
 mov ebp, esp
 mov eax, rseed
 imul eax, 25h
 add eax, 43h
 cdq
 mov ecx, 1Bh
 idiv ecx
 push edx ; int
 call _abs
 add esp, 4
 mov rseed, eax
 mov eax, rseed
 pop ebp
 retn
UIPB__random endp
int UIPB__random ( )
{
  rseed = abs((37 * rseed + 67) % 27);
  return rseed;
}

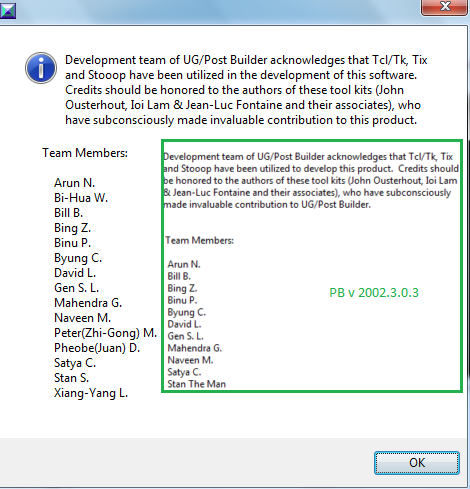

Кстати, если в окне PB переключиться на английскую раскладку клавиатуры и нажать последовательность клавиш: Ctrl g l

Тогда появиться диалоговое окно с именами команды разработчиков (судя по именам из 15 человек - 8 являются лицами азиатского происхождения, включая Индию):
